Beam-Tisch Der Tisch der die Lagerböcke mit dem Beam trägt und der auf den 4 Säulen sitzt, wird aus 3 Teilen zusammengesetzt.
|
![]() |

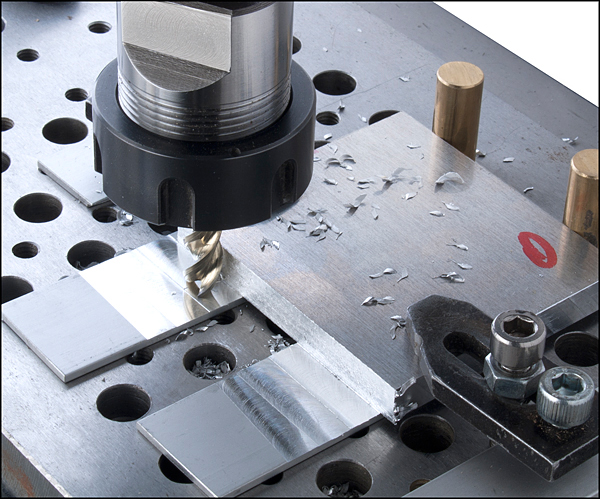

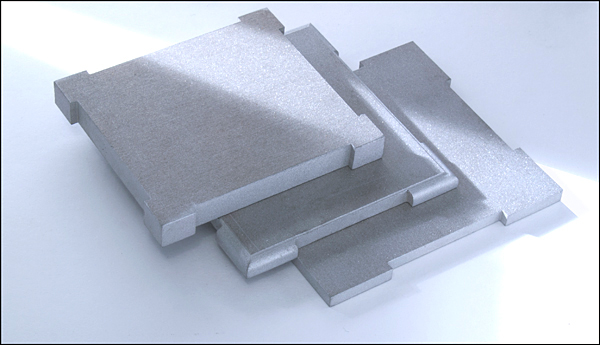

Zuerst die 3 Teile auf Größe fräsen.
|
![]() |
Dann die Ecken für die Säulen ausarbeiten.
|
![]() |
Teile mit 2Komponentenkleber verkleben…..
|
![]() |

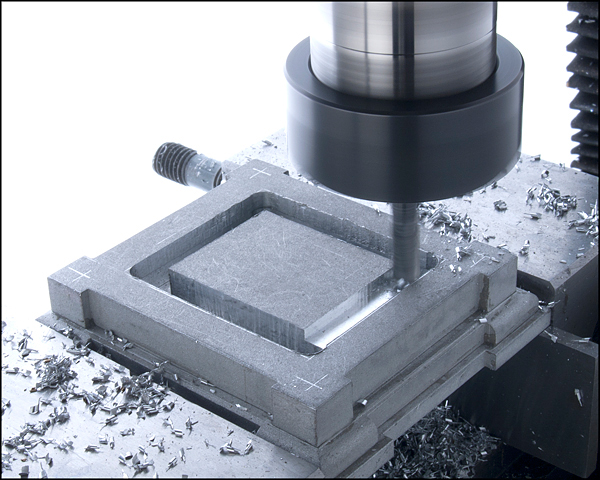

…und den Durchbruch exakt nach Zeichnung fräsen.
|
![]() |

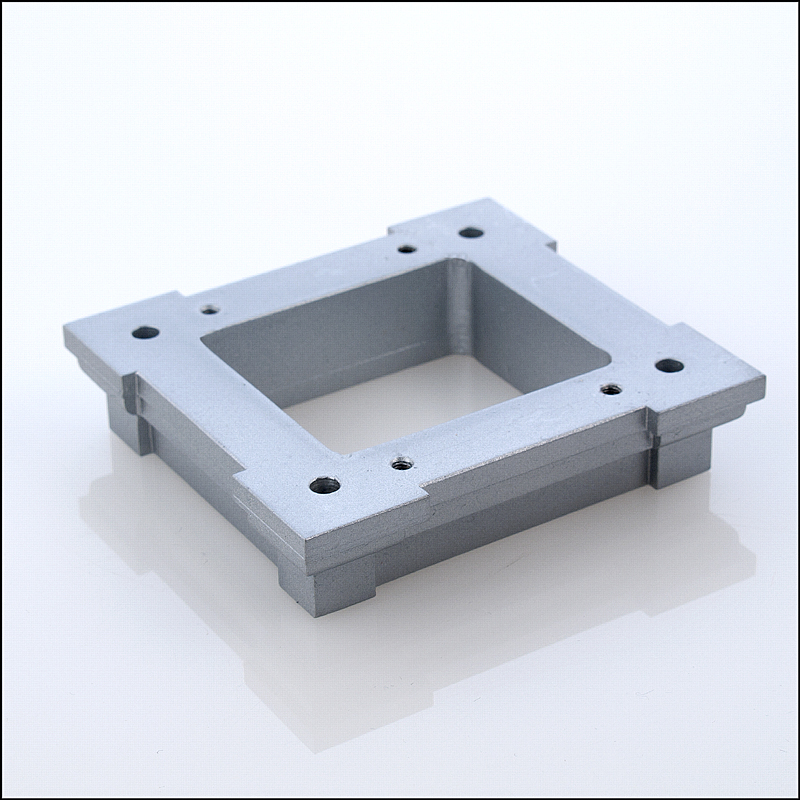

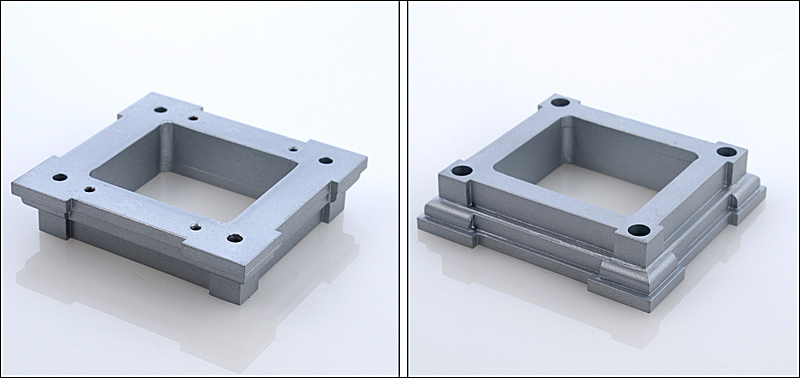

Ober und Unterseite mit Bohrungen für Säulen und Lagerböcke.
|
![]() |

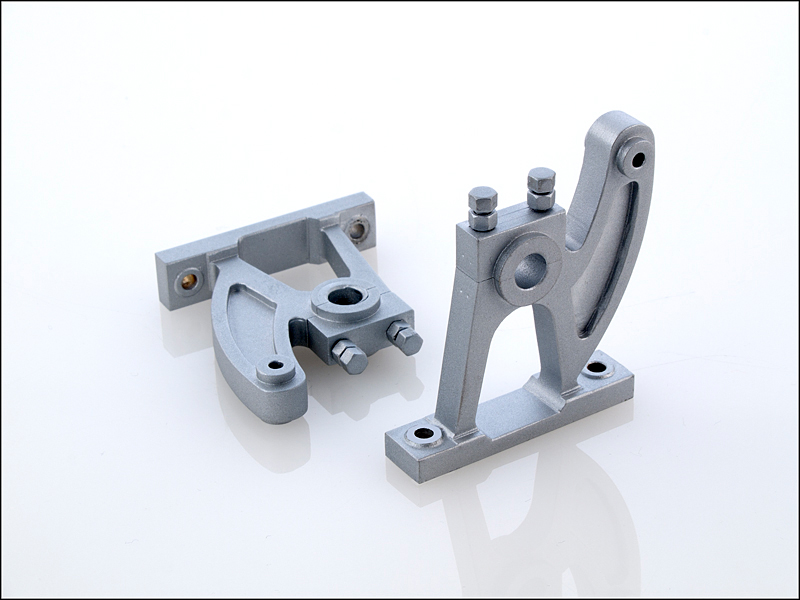

Beam-Lagerböcke.
|
|

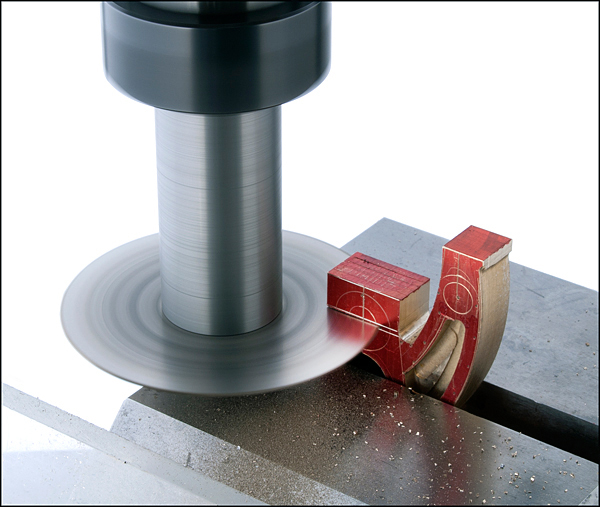

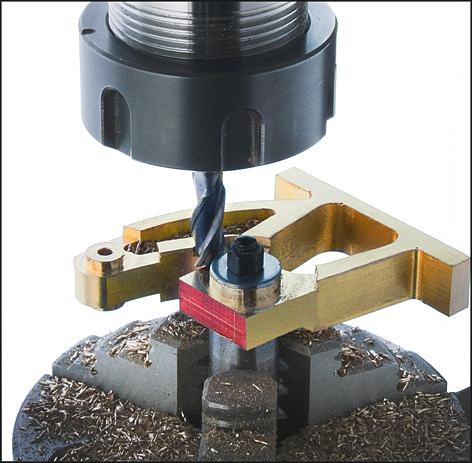

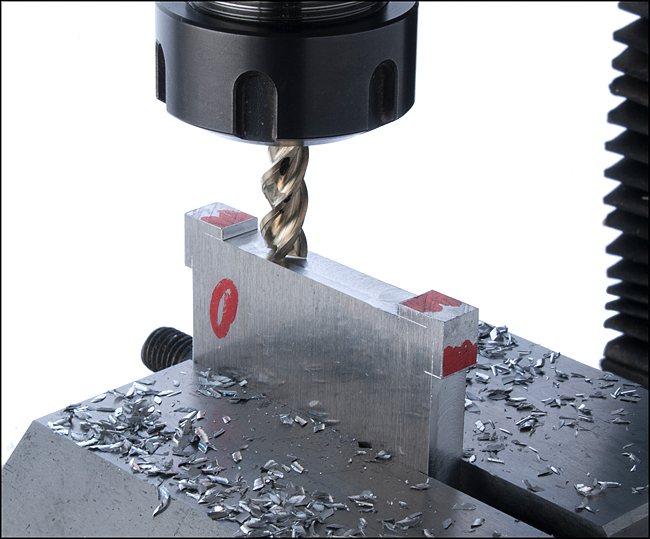

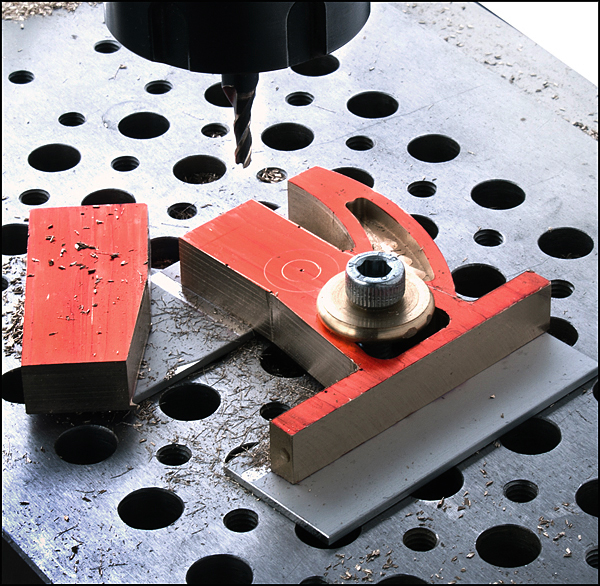

Ein MS58 Flachstück wird exakt rechteckig gefräst und darauf die Zeichnung des Lagerbockes angerissen. Im Bild links oben sind zwei Körnungen sichtbar mit denen die 2 verschiedenen Außen- und Innenradien des Auslegers mit einem Zirkel definiert werden. Auf dem Rundtisch können sie gefräst werden.
|
|
Weitere Arbeitsschritte.
|
|
![]() |
|
![]() |
|

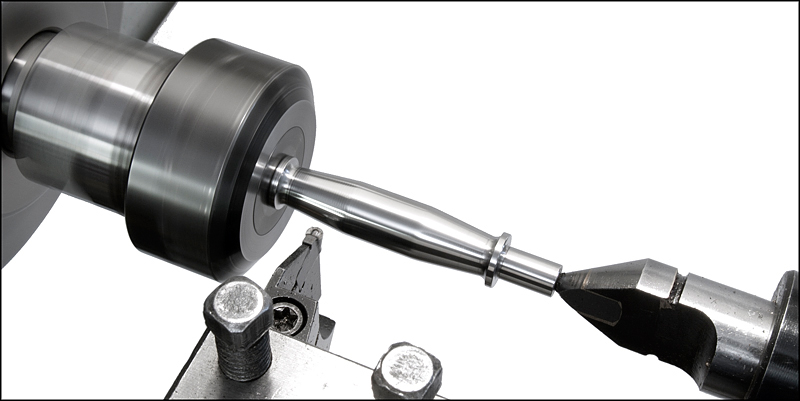

Zwischendurch die Fertigung der Beam-Hauptwelle.
|
![]() |
