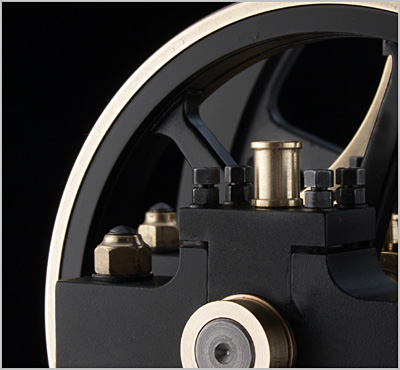

Ziermuttern aus 8mm sechskant Messing mit denen die Haupt- und Nebenrahmen mit den  Säulen verschraubt werden. Die Oberkanten mit einem Formstahl gedreht, gebohrt, Innengewinde geschnitten und abgestochen.

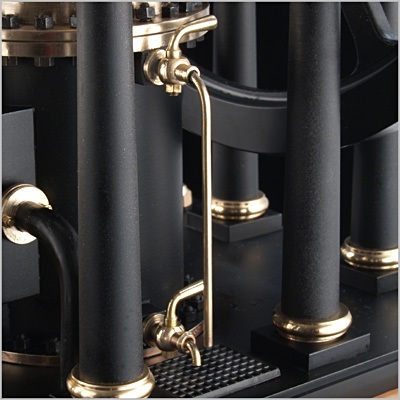

Zwei Zischhähne.

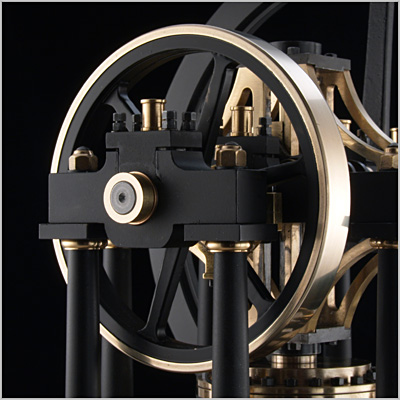

Treibrad.

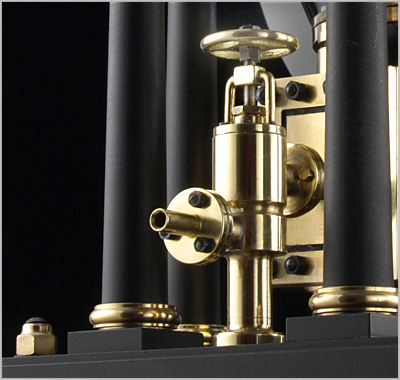

Hauptabsperrventil.

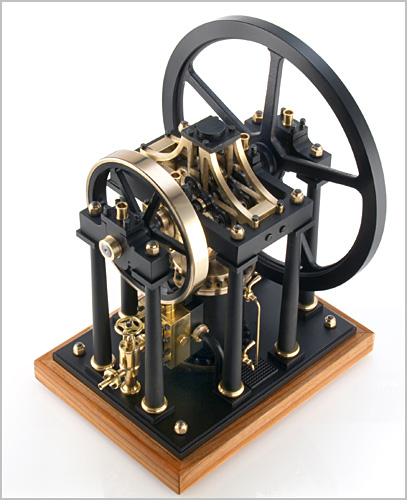

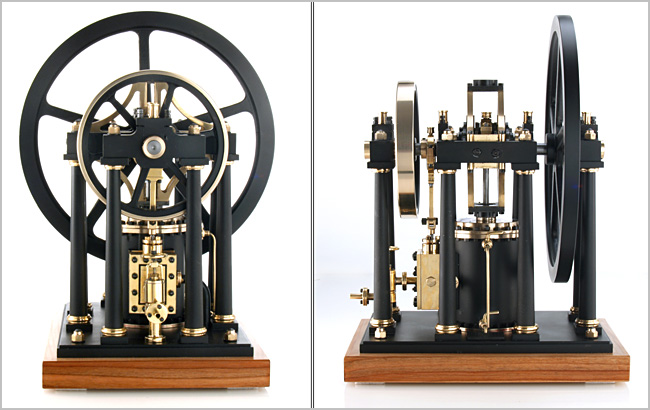

Technische Daten des Modells:

Größe (ohne Holzsockel)                L:         187,3 mm
                                                           B:        139,7 mm
                                                           H:        255,0 mm
Bohrung Zylinder                                            41,0 mm
Hub                                                                  30,4 mm
Schwungrad Ø                                             210,0 mm
Gewicht                                                             5,1 kg

Zeichnungen und ev. Gussteile:     http://www.pollymodelengineering.co.uk/sections/stationary-engines/

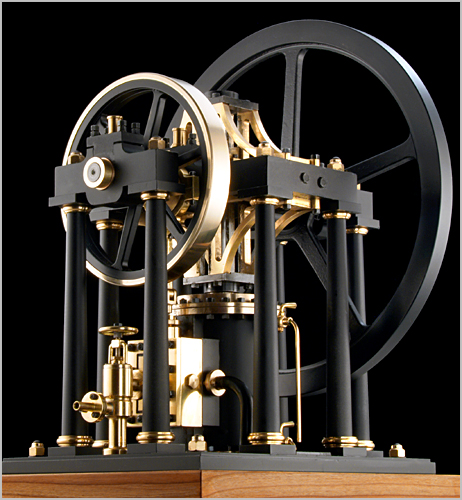

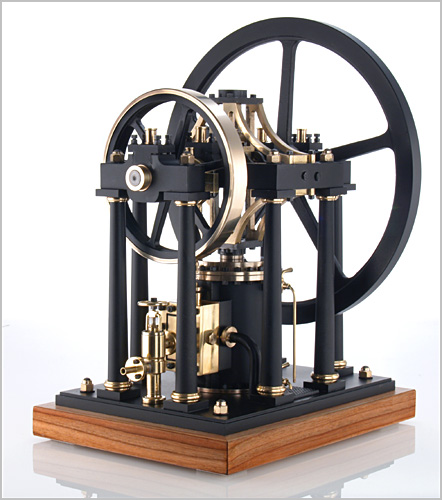

Nun bin ich am Ende meines Bauberichtes über die  „James Booth´s Rectilinear Engine 1843“  von Anthony Mount.

Sie ist nicht ganz einfach zu bauen. Einige Dinge, bei denen ich mit meiner Arbeit noch nicht ganz zufrieden bin, werden noch geändert.

Dezember 2008
Eckart Kercher
