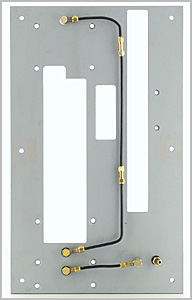

Die
unter
der
oberen
Zwischen-Platte
verlegten
Dampfrohre.
Rechts unten Zu- und Abgang des Hauptabstellventils. Links daneben der Zugang zum Drosselventil des Regulators. Darüber Abgang vom Drosselventil und ganz oben der Zugang zum Schieberkasten. Dazwischen zwei Verbindungen zur leichteren Montage.

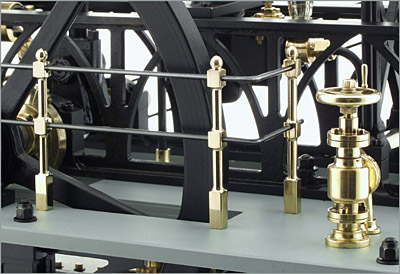

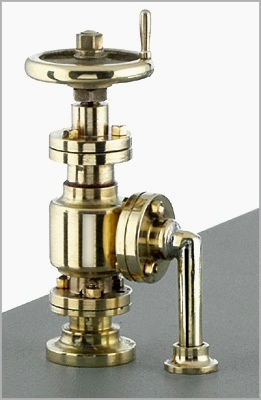

Das Hauptabsperrventil.

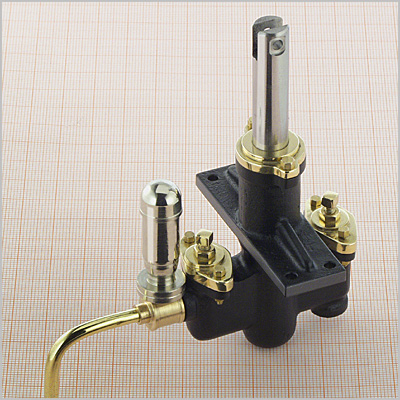

Die Speisepumpe mit Windkessel.
|
|
|
||
|

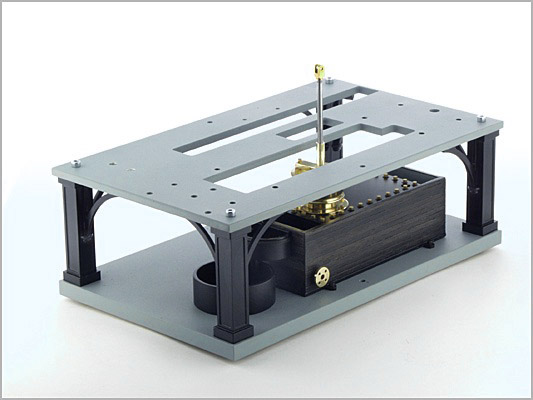

Die "Kellerkinder" sind platziert, nun können die einzelnen fertigen Komponenten hinzugefügt werden. |
 |
|||
|

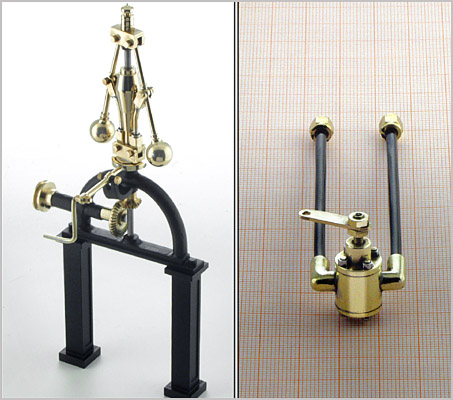

Vorher wurden noch die Teile des Regulators hergestellt......
|
|
|||
|

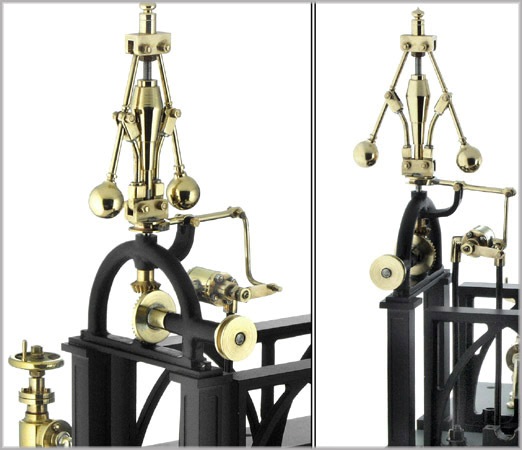

......und probeweise montiert um die Funktion zu prüfen.

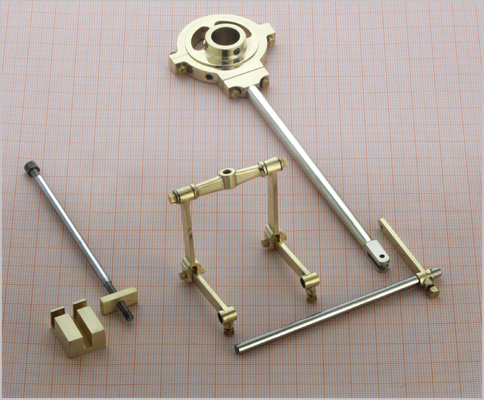

Die Teile der Steuerung.

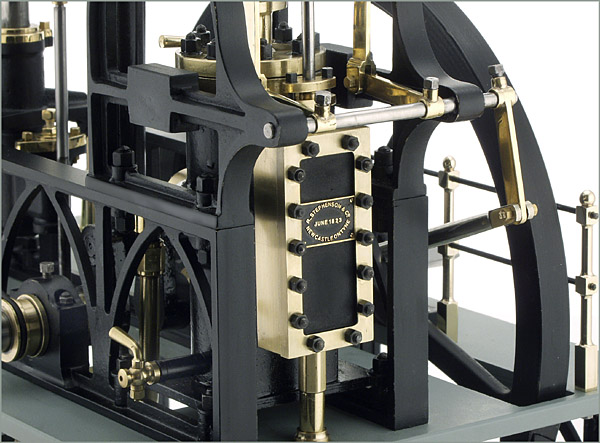

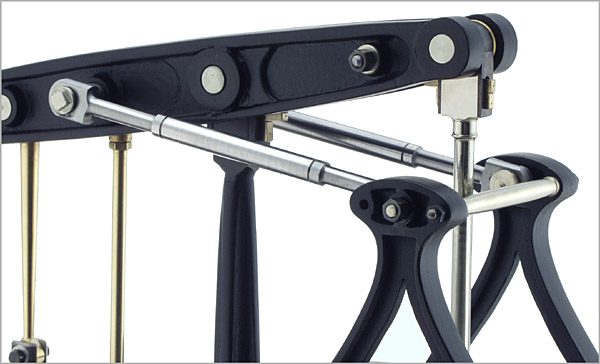

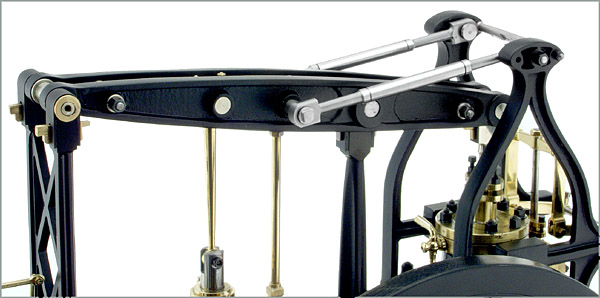

Einige Details: Teile der Evans`schen Lenkerführung. Rechts die Lenker zur Geradeführung der Kolbenstange, links die Pendelstütze für das andere Ende des Beams. |
|
