W&A  McOnie  Oscillating  Engine
Anthony Mount

02

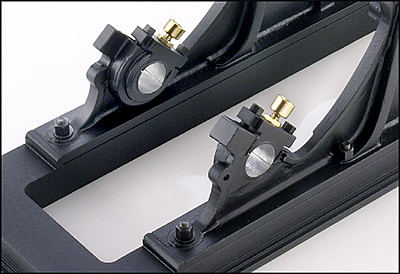

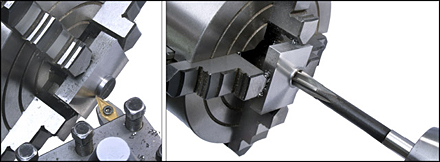

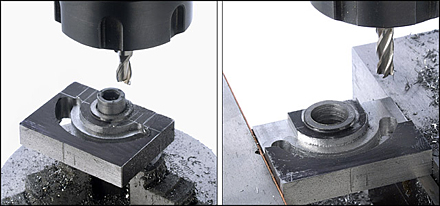

Die zwei  Zylinderlager (Basisteile) : Einige Bearbeitungsschritte. Die 2 Teile müssen gekontert hergestellt werden!

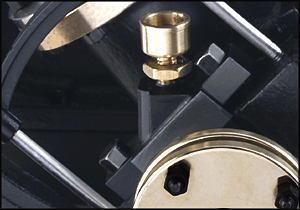

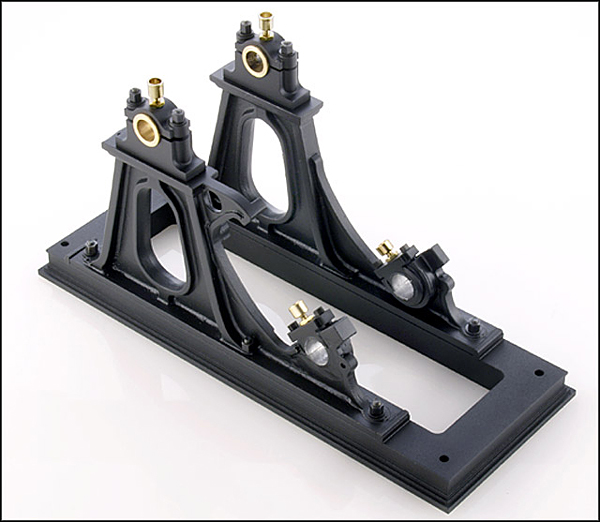

Um die Ölbecher vertikal zu stellen wurde noch eine "Nase" gefräst und angelötet.









Der Zylinder (aus Gussl) ist ein etwas kompliziertes Teil das mit entsprechender Vorsicht bearbeitet werden sollte.

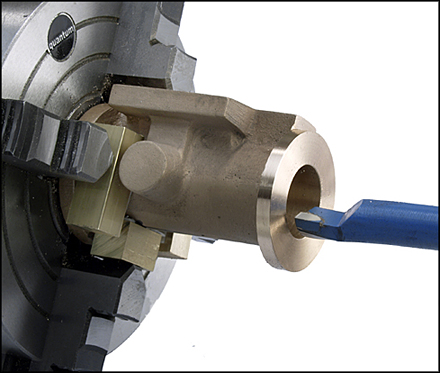

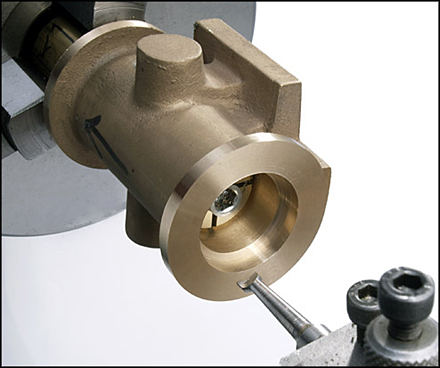

Es wird mit Unterlagen auf drei Seiten in ein 4-Backenfutter mit einzeln verstellbaren Backen gespannt, ausgerichtet, geplant und der obere Flansch überdreht. Anschließend die Innenbohrung ausgedreht.

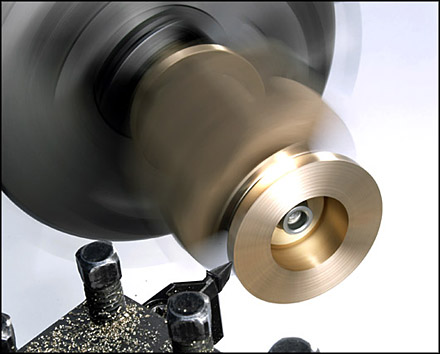

Auf einem Spreizdorn montiert kann die andere Seite bearbeitet werden.

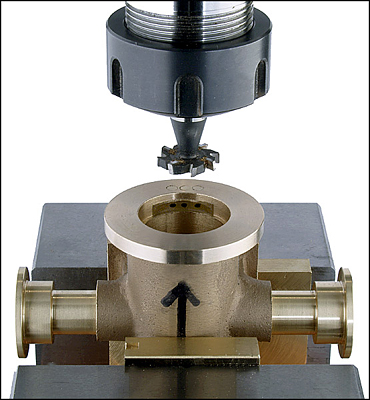

Danach - auf beiden Seiten - eine Ausdrehung  für obere und untere Abdeckung sowie einen Rezess für den Dampf-Ein/Auslass einbringen.

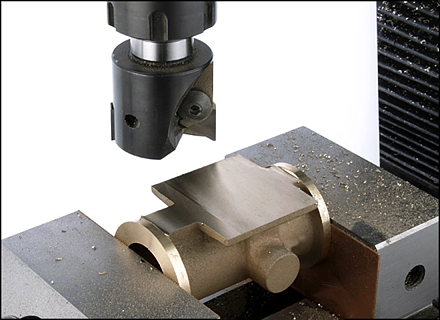

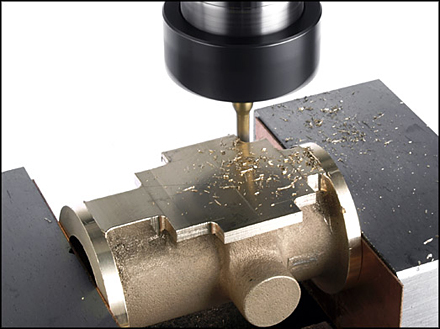

Planen der Spiegelfläche.














Die Außenkontur des Spiegels wird nach Zeichnung angepasst.

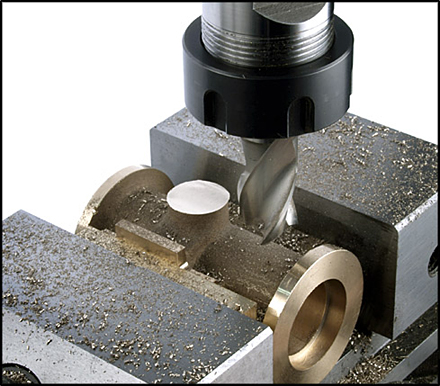

Die beiden Achszapfen werden auf Länge abgefräst......
















.....gebohrt und ein Innengewinde geschnitten.

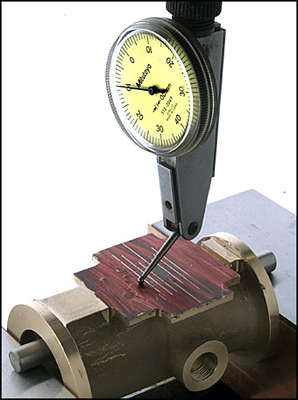

Die Spiegelfläche wird dann wieder genau ausgerichtet, damit die verschiedenen Dampfkanäle gebohrt werden können.















Die rechte Bohrung wird wieder mit einem kurzen Zapfen verschlossen, links der Dampfeinlass in den Schieberkasten.

Im Vordergrund eine Schablone mit dem exakten Winkel für die Bohrung die durch den Zylinderkorpus bis zum Ende der Drehzapfen, die schon eingeschraubt sind, führt.







Ausfräsen einer Öffnung zu den axial zum Zylinder verlaufenden Dampfkanälen. Die Bohrungen durch den Flansch werden wieder nach oben verschlossen.

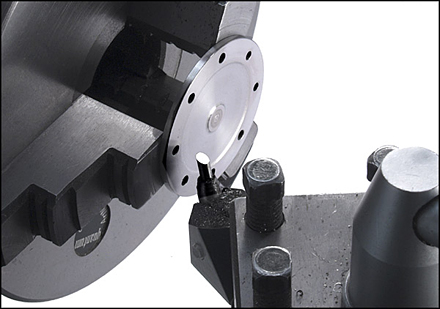

Der obere und untere Zylinderdeckel  sind einfache Drehteile aus VA 1.4305

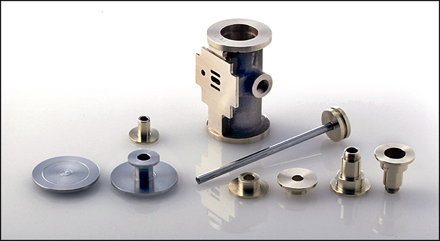

Die Einzelteile .....

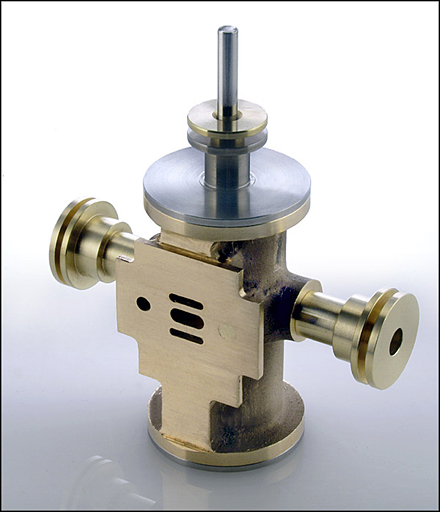

.....und mal provisorisch zusammengesteckt.
